◆  소형 드릴기


PCB 의 홀 가공용 미니 드릴 건전지와
AC아답터의 2 전원 타입.

미니드릴　 D-3






반월 드릴바늘이 미끄러지지 않고,
열 위치를 정확 조작. 하이 스피드.

미니드릴　 D-5B






 - 부속품











반월 드릴바늘

SDS-3

ST-3 , ST-5

AD-1000B


■ 외형 치수 42φ × 186mm
■ 중량/260g
■ 회전수/2,500r.p.m.
■ 전원/단 3× 4 , 전용AC아답터
■ 사용할 수 있는 드릴바늘
A 지퍼0.6∼ 1.5mm
B 지퍼1.6∼ 2.6mm(B 지퍼는 구별매\450)


■ 전원/AC100V 50Kz / 60Hz
■ 스탠드 본체 / 지주 높이 230mm
■ 테이블 / 폭190× 안길이230 × 높이20mm (장소)의 깊이/160mm
■ 중량/2,140g(드릴별)
■ AC아답터 내장




D-3용미니 스탠드

■ 외형 치수/폭79× 안길이53× 높이110mm
■ 중량/350g








D-3용AC아답터

■ IN PUT/AC 100V 50Hz/60Hz OUTPUT / DC 6V 1A









 ◆ 중형 드릴기


 연마, 절삭 작업에 고정밀도인 핀트 드릴.
미니드릴　 AC-D7





 - 특징 및 용도




● 하이 스피드, 하이파워로, 연마, 절삭 작업등에 효과적인 미니 드릴. 인간공학적 디자인으로 손바닥에 핏트하는 사용하기 쉬운 기구 입니다. 특수강철제JIS규격 체크 채용으로, 비트의 강도가 높아 작업성이 좋습니다.. 과 부하 보호 회로의 내장, 잔 가루을 막는 배기판 탑재등, 높은 기능성을 자랑합니다.
● 프린트기판의 드릴 작업 뿐만 아니라 전기 기기의 공작, 프라모델, 집안 목수일, 수예, 인쇄 제판의 사소한 수정등, 가지각색인 용도에 사용하기 받을 수 있습니다.

사양
■ 외형 치수/타원형 최대 길이181mm
　 최대폭 60mm 최대두께 42mm
■ 중량/전원 코드1.5m붐비기510g
■ 정격전압/AC100V
■ 정격전류/280mA
■ 정격소비 전력/28W
■ 정격주파수/50/60Hz
■ 정격시간/30분
■ 지퍼 능력/0.5∼ 3.2mmφ
■ 정격토르크/150g/cm
■ 회전수/무부하시 10,000r.p.m.
■ 부속품/지퍼 개폐 치구 1 개


 - 부속품




AC-D7용스탠드
SDS-7

사양
■ 전원/AC100V 50/60Hz
■ 스탠드 본체/지주 높이230mm
■ 테이블/폭190× 안길이230× 높이20mm
■ 후곳(장소)의 깊이/160mm
■ 중량/1,855g (드릴별)
■ 스피드 콘트롤러 내장/AC-D7의 회전수를 약50% 까지 다운할 수 있다.




 ◆ 스피드 콘트롤러


  V드롭퍼(스피드 콘트롤러-)

  VD-50





● 미니드릴D-3· D-7의 회전수를 약50% 까지 자유롭게 콘트롤할 수 있습니다.
사양
■ AC 100V 50Hz/60Hz 1.5A


 ◆ 대형 드릴기


X,Y축으로 반 자동, 1.27mm피치로 드릴을 할 수 있는 반 자동 드릴기

미니보르반핸드 스테퍼-/ 일식세트
SDS-88

모터 유니트 스탠드 유니트
SDS-8

XY테이블 유니트
XY-5





 - 특징 및 용도




 ● XY방향에 정확한 하프 피치를 연속으로 보낼 수 있는 핸드 스테퍼-첨부입니다.
스탠드 본체에 파워 유니트를 내장, 모터의 회전수를 약3,500∼ 30,000r.p.m의 범위로
가변할 수 있습니다. 또,Quick checking 방식으로, 드릴 비트의 착탈이 간단. 레바는 좌우 교체 가
능, 왼손잡이도  사용이 용이합니다. XY테이블은 수동으로 부드럽게 밀립니다.
X와Y의 양방향에 원 스텝1.27mm씩 보낼 수 있습니다.
【사양】
<모터 유니트>
■ 최대장/160mm ■ 무부하 회전수
■ 핸드 평화부외형/15φ 　 /30,000r.p.m
■ 모터부외형/23.4φ ■ 축경/3.175· 2.35mmφ
■ 토르크/140g/cm ■ 중량/200g
<스탠드 유니트>
■ 전원/AC100V 30VA 50Hz/60Hz
■ 파워유니트 외형/폭93× 안길이115× 높이115×
　 　 　 　 　 　 　 　 　 홀더-77mm
■ 테이블 외형/폭190× 안길이230× 높이20mm
■ 후곳(장소)의 깊이/160mm
■ 중량/4,000g
■ 무부하 회전수/3,500∼ 30,000r.p.m가변
■ 외형/폭250× 안길이270× 높이60mm
■ 테이블 이동량/X 축± 55스텝 Y 축± 27스텝
■ 1 스텝/1.27mm(정밀도± 0.1㎜ 이내)
■ 2 스텝/2.54mm(정밀도± 0.1㎜ 이내)
■ 중량/2,000g


 - 드릴 비트





형명

장 치수mmφ

표준 가격

DBS-0.8

0.8

1,500

DBS-0.9

0.9

1,500

DBS-1.0

1.0

1,500

DBS-1.1

1.1

1,500

DBS-1.2

1.2

1,500





 ◆ 스루홀 키트


양면 가공이, 재미있고 손쉽게 스루홀이 완성 됩니다.! !

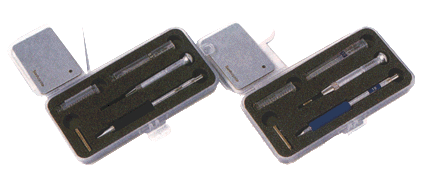

스루홀 TOOL

BBR-5208　 0.8mm용
BBR-5210　 1.0mm용
BBR-5212　 1.2mm용


 - 특징 및 용도




● 도금 약품을 일절사용하지 않고, 특수 스루홀핀을 삽입해, 관통공 가공을 할 수 있습니다. 표면은, 도금법과 같게 평평한 마무리. 신뢰성이 높고, 충분한 전기적특성과 기계적강도가 얻어집니다.
● 양면 감광기판을 사용해, 간단하게 양면기판을 만들 수 있습니다. (A/S,품질관리, 연구개발에 최적)
● 관통공 가공 board에, 관통공을 추가하고 싶을 때에도 편리합니다.
● 부품 실장뒤의 기판도, 관통공 추가· 보수를 할 수 있습니다.
● BBR-5208　 0.8mm용
킷일식  ※ 0.8mm용킷 내용 BBR-001 0.8mm핀 (25핀)  10개
BBR-010 0.8mm용inserter 1개
BBR-011 0.83mm, 드릴 비트 1개
BBR-008 오트펀치 1개
BBR-009-2 프레스용대좌, 지주 각1

● BBR-5210　 1.0mm용킷일식
※ 1.0mm용킷 내용 BBR-002 1.0mm핀 (25핀)  10개
BBR-004 1.0mm용inserter 1개
BBR-006 1.04mm, 드릴 비트 1개
BBR-008 오트펀치 1개
BBR-009-2 프레스용대좌, 지주 각1
(주) 킷의 경우는 드릴 비트가1개입니다.

● BBR-5212　 1.2mm용킷일식
※ BBR-5212는 수주 생산품입니다
- 품명 형명 수량 표준 가격 비고
관통공핀　  0.8mm용 BBR-001 250핀  25핀부
- 바10개
1.0mm용 BBR-003
1.2mm용 BBR-002
- inserter
0.8mm용 BBR-010 1개  노크펜식
1.0mm용 BBR-004
1.2mm용 BBR-005
- 드릴 비트 0.8mm용 BBR-011 2개  반월형0.83mm
- 드릴 비트 1.0mm용 BBR-006        반월형1.04mm
- 드릴 비트 1.2mm용 BBR-007        반월형1.21mm
- 오트펀치 BBR-008 1개  0.8&-911.0&-911.2mm공용


 ◆ PCB 기판 절단기


프린트기판 절단에, 가벼운 터치로 90도 각도로 간단하게 절단

핸드 커터
PC-300
지주( 높이):245mm 레버핸들( 길이 ):550mm
절단 치수( 최대):350mm 중량: 약11kg

PC-205
지주( 높이):200mm 레버핸들( 길이 ):406mm
절단 치수( 최대):200mm 중량: 약3.8kg




 - 특징 및 용도




● 특수한 고급 철강을 칼날재로 채용했다, PCB 용의 탁상 핸드 커터입니다. 가벼운 터치로 칼 드는 정도 만점, 자동락식의 안전 장치부, 또PC-300는 손을 놓아 간단 하게 절단이OK, 안심하게 작업을 할 수 있습니다. 양날칼로 다른 한쪽이 마모되면 이미 한편을 사용하면 2배의 수명으로 됩니다.

【별매】
PC-300용면도날
PC-205용면도날


 ◆ 스로트 니켈 도금장치


PCB 의 단자에 탁상 니켈 전해 도금 장치를.

단자멕커　 SM-255





 - 특징 및 용도




외형 치수: 깊이 110× 폭290 × 높이 74mm 부속품: 온도계× 1 책&-92양극봉× 1 책&-92단3건전지× 2 책
니켈 도금용액(50cc)× 2개&-92 사전 처리제(50cc)× 1개
● 기재, 도금용액, 시스템등, 모두 전문 공장과 같은 방식을 채용하고, 탁상에서도 간단하게
전해 도금을 할 수 있습니다. 게다가, 기판건250mm이내라면, 단면 양면은 원래 단자의
핀수로 관계없고, 약5분으로 균일에 프로급의 마무리를 약속 합니다

【별매】
SM-50NC
니켈 도금용액(50cc)× 2개&-92
사전 처리제(50cc)× 1개
양극봉
온도계
