◆ 대형노광기 (산업체용 과 동일 기능)

자외선 광원으로 포지티브 PCB의 노광. 연구 개발, 실험용! PCB는 물론, 소량 생산에 최적.

대형 라이트 박스　 BOX-W10
진공 펌프 내장, 알람 타이머 부착




 - 특징 & 용도




● 단면/ 양면용의B4사이즈 대응 대형 노광기 입니다. 전자 기기의 생산 공장에서, PCB기판의 연구,
개발, 실험용으로서, 또 기판 전문 공장에서도 소량 테스트 용등에 손쉽게 활용할 수 있습니다.
사양
■ 정격전압/ AC100V
■ 전원 주파수/ 50Hz용 또는 60Hz용
■ 광원/ 단면노광: 자외선 형광등15W6개
　 양면노광: 자외선 형광등15W6개× 2
■ 진공 펌프/ AC100V 50/60Hz 3.5W
■ 배열팬/ AC100V 50/60Hz 13W
■ 외형 치수/ 폭532× 안길이450× 높이180mm
■ 중량/ 약16kg
■ 최대노광치수: 250× 350m


 ◆ 중형 노광기

Portable용으로, 노광, 필림 트레이스에도 최적입니다 !!

중형 라이트 박스　 BOX-W9B
진공 펌프, 진공 클램프, 알람 타이머부





 - 특징 & 용도




● 진공 클램프와 진공 펌프가 첨부되고 있고, 단면/ 양면용의 중형노광기 입니다. 책상에서 손쉽게 노광 할 수 있으며 트레이싱 테이블로서도 이용할 수 있습니다.
사양
■ 정격전압/ AC100V
■ 전원 주파수/ 50Hz용 또는 60Hz용
■ 광원/ 단면노광: 자외선 형광등10W3개
　 　 　 　 양면노광: 자외선 형광등10W3개× 2
■ 외형 치수/ 폭405× 안길이260× 높이147mm
■ 중량/ 약4kg
■ 최대노광치수/ 160× 250mm
진공 클램프: 진공 펌프/ AC100V 50/60Hz 3.5W
■ 클램프 치수/ 폭305× 안길이275× 높이9mm


 ◆ 로보 라이트 세트

소형 경량 오토 리버스 노광기.

로보라이트 세트　 BOX-8A SET
(BOX-8와WKC-250) 세트품





 - 특징 & 용도




● 자외선 형광등의 왕복으로, 중형 노광기와 동등한 성능을 발휘 합니다 , 일정 작동의 왕복이기 때문에, 노광도 균일. 클램프를 뒤집으면 양면노광도 간단합니다. 노광 종료를 알리는 타이머부.
사양
■ 정격전압/ AC100V
■ 전원 주파수/ 50Hz또는 60Hz
■ 광원/ 10W1개
■ 외형 치수/ 폭400× 안길이400× 높이 72mm
로보라이트 세트의 구별매품


 로보라이트 (별매품) BOX-8


● 자외선 형광등10W1개로 왕복하는 노광기입니다. 진공 클램프 (WKC-250/별매) 와 병행 해 사용주세요.




 진공 클램프 (별매품) WKC-250


● 부속의 진공 펌프로 흡착해, 필름과 PCB를 밀착시킵니다.
로보라이트 (BOX-7/ 별매) 와 병용해 사용해 주세요.
사양
■ 진공 펌프/ AC100V 50/60Hz 3.5W
■ 클램프 치수/ 폭305× 안길이275× 높이9mm
■ 최대노광치수/ BOX-W9B
사용의 경우… 160× 250mm
다른 광원 사용의 경우… 185× 250mm





퍼스널 컴퓨터로 고밀도 패턴 필름을 만들수 있는
감광기판의 PCB(아트워크 용)
잉크젯 필름
PF-3(3장)
PF-10(10장)
최근 은 퍼스널 컴퓨터가 보급되고，프린트 기판용의 CAD 소프트도 저렴해서 고성능인 제품들이 공급 되고 있습니다.(동아무역 공급)

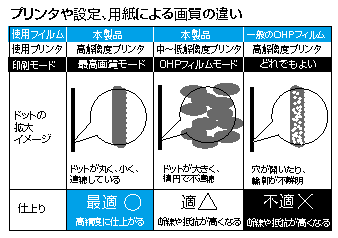

이 필름은 PET 필름 표면에 특수 코팅을 하여, 퍼스널 컴퓨터에서 설계하고，잉크젯 프린터로 이 필름에 인쇄한 것 만으로 고감도,고밀도 아트워크 필름이 간단하게 제작 할 수 있습니다．

잉크젯
필름
A4(210X297 mm)
 형명 매수
PF-3 3장
PF-10 10장



잉크젯필림(PCB전용)
