◆ 초 고감도 포지티브 감광기판

- 단면 Positive 감광기판　 재질: 종이페놀재1.6t
TEST-K/10K/11K/12K/13K/15K/17K/18K
- 단면 Positive 감광기판　 재질: 그라스 엑폭시1.6t
30K/31K/32K/33K/34K/35K/36K
- 양면 Positive 감광기판　 재질: 그라스 엑폭시1.6t
30KR/31KR/32KR/33KR/34KR/35KR/36KR
- 단면 Positive 감광기판　 재질: 그라스 composite1.0t
40K/41K/42K/43K/44K
- 프렉시블 Positive 감광기판 재질: 포리이미이드50μ
1K/2K/3K/4K
- 단자부 Positive 감광기판 재질: 그라스 composite1.6t
(단면) 83K· 84K
(양면) 83KR· 84KR

- 특징 & 용도

수작업에 의한 원도필름 또는 CAD도면의 포지 필름을 포지티브 감광기판에 응용해
노광→ 현상→에칭→ 드릴→ 실크인쇄의 공정으로 오리지날 샘플기판을 만들 수 있습니다.
- 동박 기판을 깨끗하게 연마정면된 동박면에 특수한 포지티브 감광제를 균일하게 코팅되어 있습니다.
- 완전한 차광 밀봉의 알루미늄봉투에 한 장씩포장되어1년간의 라이프성이 있습니다.
- 포지필름을 감광면에 올린후 별매의 노광기로 노광을하면 빛이 맞은 곳은 색이 바뀌기 패턴이 떠
나옵니다.
- 감광제의 해상도가 뛰어나서 패턴폭0.2mm까지 가능합니다.
- 다소의 현상오버 해도 패턴이 침범해지지 않는 특성이 있어 안심하고 작업을 할 수 있습니다.
- 현상뒤에 수세를 하고서 패턴 수정 (차광펜등을 사용) 도 할 수 있습니다.

특수 포지 감광기판을 특수 주문 가능
- 규격품이외의 치수 희망의 경우는, 판두께1.6t로 특주품을1매로부터 접수합니다.
(최대 치수400× 500)
- 판두께1.6t이외는 상담주세요.
- 재료 지급품에 포지 감광제 코팅만도 접수합니다.

초 고감도 포토레지스트(감광액;Photoresist)도 공급 합니다.

TEST-K에 대해서
- 처음으로 Positive 감광 Board를 사용하시는 바로 지금, 노광, 현상의 테스트용입니다.
- TEST-K의1매로부터8의 평화가 꺼낼 수 있습니다.
　 38× 25mm… 6
　 38× 54mm… 1
　 25× 84mm… 1

감광 필름

CAD소프트로부터→ 제2원지→ 본격적인 필름 완성! !

PN-357
반전형 (P-N타입) /두께: 100μ 사이즈: A4 2매들기

- 특징 & 용도

● 노광후, 뜨거운 물 에 담그면 고감도 베이스필림을 간단하게 반전 필름으로 만들 수 있습니다.
● 재빠르게 간단해 암실과 현상제를 필요로 하지 않습니다.
● 완성된 필림은 차광성이 뛰어나고 있기 각종 밑글씨로서 사용 하 실수 있습니다.
용도
● 레타링등으로 작성한 밑글씨의 필림화로.
● 라운드 패턴으로부터의 레지스터용 밑글씨 작성.
● 반전 패턴 작성.

【주의】
※ 노광용 광원에는 라이트 박스를 사용해 주세요. .
※ 냉암소보존 상품입니다.
※ 노광 후 곧바로 약70℃ 의 뜨거운 물에 deeping해 주세요

◆ 투명 필름 쉬트

오리지날 필름 만들기의 필수품!!
투명 필름 쉬트(두께: 0.05mm, 2매조)
MF-152 　 치수: 150× 100mm
MF-202 　 치수: 150× 200mm
MF-302 　 치수: 200× 304mm

- 특징 & 용도

● 포지 감광기판 제작시에 사용되며, 레이아웃 된 페턴 그림을 이용해 주세요.
● 필름의 레터링, 프렉시블 테이프, 레지스터펜 등으로 아트 워크해 주세요.
【주의】
※ Positive 감광기판의 사이즈에 맞추어 선택하기주세요.
※ 각종레터링은 이곳에서 선택하기주세요.

◆ 프렉시블 테이프

내산성테이 프로 직선파터 를.

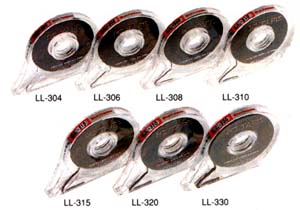

플렉시블 테이프(길이16.4m)

LL-304     폭:0.4mm 　　　　　
LL-306     폭:0.6mm
LL-308     폭:0.8mm
LL-310     폭:1.0mm
LL-315 　 폭:1.5mm 　　
LL-320 　 폭:2.0mm
LL-330 　 폭:3.0mm

- 특징 & 용도

● Positive 감광기판용 필름의 작도로, 직선패턴 부분이 생깁니다.
(7종류의 폭0.4mm∼ 3.0mm로부터 선택하기주세요. )
● 프린트 Board에 직접 플렉시블 테이프를 붙이고, 그대로 에칭도 할 수 있습니다.
※ 테이프 컷과 붙이기 에는, 별매 LP-350, LP-351를 사용해 주세요.

◆ 내산성 레지스터 펜/내산성차광펜

뛰어난 내산, 차광, 속건성으로, 패턴쓰기, 수정, 보강등
다채롭게 사용!!

내산성레지스터펜/내산성차광펜
RP-1 중태/ 흑
RP-2 　 세선용/ 흑, 빨강2개세트
RP-3 　 극세용　 안버색/ 0.3mm
내산성차광펜
RP-5 　 0.5mm

- 특징 & 용도

● 기판제작용 필름에 패턴 쓰고, 수정, 추가, 바르기 등을 할 수 있습니다.
● 현상한 감광기판의 패턴 수정.
● 프린트 기판에 직접, 패턴 쓰기 에서 에칭할 수 있습니다.

◆ 전사펜 & 테이프커터

레터링 쉬트가 붙이기에 사용.
전사펜　 LP-350

플렉시블 테이프용의 컷과 부착용 .
테이프커터　 LP-351

- 특징 & 용도

● Positive 감광 기판용 필름의 작도에 레터링 쉬트 붙이기 치구로서 이용해 주세요.
● Positive 감광 기판용 필름의 작도로 , 테이프의 컷과 같이 사용할 수 있습니다.

◆ 고정밀도 IC게이지

아트워크, 필름등의 치수· 피치의 확인에 고정밀도IC게이지.

고정밀도 IC게이지　 STP-920

- 특징 & 용도

재질: 0.15t 스텐레스 사이즈: 91.44 × 55.88mm 정밀도: ± 0.035

● 이1매로 각종의 피치를, 정확하게 체크할 수 있습니다.
● 최신의 금속에칭기술 적합한 고정밀도의IC게이지입니다.
● 일반의 스케일에서는 읽어내기 어려운 정밀한 치수를, 텔레폰 카드 크기에 모아 있습니다.
● 프린트 Board의 공주홍색시의 위치에.
● 아트워크, 필름등의 치수 확인과 피치 확인에.
● 마무리시 Board의 공위치 확인에.
● IC, LSI의 다리피치 확인에.

◆ 기판용 유성 마커-펜

플럭스성 발군의, 프린트 기판용 유성 마커.

기판용 유성 마커 세트　 PC-3K
빨강· 초록· 수정펜3개1조

- 특징 & 용도

● 기판의 동박에 써 깨끗하게 에칭할 수 있습니다.
● 에칭이 끝나면, 그대로 플럭스 마무리 끝난 상태로 OK입니다.
● 쓰기 손상시켰을 때는 수정판으로 제거해 주세요.
● marking의 상으로부터 OK.
● 기판의 자작용으로.
● Universal 기초 판지의 회로 설계에.
● 조립공장의 체크용으로.

< Prev | Index | Next >

for more information contact by e-mail : info@pcb21.co.kr

동아무역 공급

HOME

신제품

【샤푸포케콘】에서 PIC을 쓸 수 있다
【포케콘】PIC라이터
MODEL CT-PIC/W1

샤프(Sharp)제 신형【포케콘】 PC-G850V의 PIC로더(loader)에 대응했다, microchip사PIC마이크로 컴퓨터(microcomputer)용 라이터입니다. 【포케콘】으로부터 PIC마이크로 컴퓨터(microcomputer)의 플래시(flash)ROM에 손쉽게 써 넣어 할 수 있습니다.
　　　
● 주요한 PIC마이크로 컴퓨터(microcomputer)(PIC16F84A、 PIC16F84, PIC16F83, PIC16F627)에 대응.
●다기능PIC마이크로 컴퓨터(microcomputer)(PIC16F873, 16F874, 16F876,16F877)에도 적응
●레버(lever)식 소켓(socket)을 채용하고, 단자를 구부리지 않고 탈착도 용이.
●기입 보호 회로·안정화 전원을 탑재하고, 안정한 기입이 가능.
●PIC을 바꿔 끼우지 않아도, 교재에 케이블(cable)을 접속해서 기입을 할 수 있다, on-board regulation 기입 기능 첨부.

중심인 사양

대응【포케콘】	샤프(Sharp) PC-G850V
써 넣는 방법식	ICSP방식(LVP미대응)
외형크기	W 72×D 95×H 22mm (커넥터(connector)·돌기부 포함하지 않고)
전원	외부전원동작(DC 7∼15V 100mA이상)

레버(lever)식 소켓(socket)을 채용

옵션(option)
품명	형식번호
AC어댑터(adapter)(9V 300mA)	AD-903
on-board regulation서 포함 케이블(cable)	CT-PIC/C1

대응PIC마이크로 컴퓨터(microcomputer)

PIC마이크로 컴퓨터(microcomputer)	ROM사이즈(size)	대응
PIC16F627	1kword	○
PIC16F628	2kword	△
PIC16F83	512word	○* 1
PIC16F84	1kword	○
PIC16F84A	1kword	○
PIC16F870	2kword	△

PIC마이크로 컴퓨터(microcomputer)	ROM사이즈(size)	대응
PIC16F871	2kword	△
PIC16F872	2kword	△
PIC16F873	4kword	△
PIC16F874	4kword	△
PIC16F876	8kword	△
PIC16F877	8kword	△

0:대응(DIP패키지(package))
△:program size가 1kword까지 써 넣어 할 수 있습니다.
* 1:생산은 종료하고 있지만, 소지의 경우는 사용할 수 있습니다.

1액형 실온경화 타이프(type)
굳어지는 방열용 실리콘(silicon)
MODEL SCV-22

특징
●열전도율의 높은 1액형 실온경화 타이프(type)가 굳어지는 방열용 실리콘(silicon)입니다.
●CPU와 heat sink간에 칠하는 것 뿐으로 열전도성을 개선하고, 고정합니다.
● 적당한 점도를 가져 작업성에 뛰어나고 있습니다.
　
사용 방법
(1)접착면을 세정후, 건조한다.
(2)접착면 전체에 칠하고, 밀착시킨다.
(3)경화할때 까지 움직이지 않도록 눌러 둔다.
(4) 20∼30분정도인 정도까지 경화, 완전경화에는 약24시간 필요.
　　　

외관	백색 페이스트(paste) 장
점도(Pa·s)	85
턱(tuck) 프리타임(free time)	20분
경화 조건(hr/℃) 　　　　(hr/℃)	72/25(1) 24/25(2)
열전도율 (W/mk)	0.92
체적저항율 (Ω·cm)	1.0×10 15
유전율 (10 6Hz)	4.1

(* 1) 2∼3mm의 塗막두께에 塗천 했을 때의, 물성이 발현되는데도 요하는 시간/온도입니다.
(* 2)밀착시켰을 때의, 물성이 발현되는데도 요하는 시간/온도입니다.

작아도 스피디하게 ROM을 소거할 수 있다
Pocket Eraser(【포켓토이레사】)
MODEL RE-906 ●EP-ROM1개 용●AC어댑터(adapter) 부속●플라스틱(Plastic) 케이스(case) 들어가기

현장이나 야외에서의 작업에 최적

●소형·경량이지만, 자외선소거 타이프(type)의 EP-ROM이나 ROM내장 마이크로 컴퓨터(microcomputer) 데이타(data)―이 스피디하게 소거할 수 있습니다.
●포켓(pocket)에 완전히 들어가는 컴팩트(compact) 설계로, 현장이나 옥외에서의 작업에 최적입니다.
●건전지와 AC어댑터(adapter)의 양쪽전원대응으로, 장소를 고르지 않고, 어디에서도 사용할 수 있습니다.
●내장 타이머(timer)는 스위치(switch)를 바꾸어서 3, 6, 9분에 설정할 수 있습니다.
●설정한 시간이 경과하면, 전자소리가 울려서 통지합니다.
　　　　

중심인 사양
자외선광원	초소형저압수은 램프(lamp)
자외선파장	254 nm
타이머(timer)	전자 타이머(timer) 3, 6, 9분 스위치(switch) 바꿔침
ROM사이즈(size)	26×60mm max.
전원	단3알칼리(alkali) 건전지 4개 또는 부속AC어댑터(adapter)
전지수명회수	30회이상 (타이머(timer)6분)
외형크기	W78×D145×H23mm
중량	약120g (건전지 포함하지 않고)
부속품	AC어댑터(adapter) 위치 결정용IC가이드(guide)(4종류) IC가이드(guide) 수납 케이스(case) 단3알칼리(alkali) 건전지 4개 스트랩(strap)

대응EP-ROM패키지(package)	소거 시간예 (당사에서 실험한 하나의 례입니다.)
·DIP 8∼32핀(pin)(300mil) ·DIP 24∼40핀(pin)(600mil) ·LCC이나 SDIP 64핀(pin)등도, 부속IC가이드(guide)를 가공하면 대응할 수 있습니다.	TMS27C256-12JL(TI)	6분
	D27C010-150V 10(intel)	3분
	MX27C4000DC-12(MXIC)	6분

보관에 편리한 2단식 수지 케이스(case) 부
에칭(etching) 세트(set)
MODEL ES-10SET (개인적 으로 기판 제작시 필수품)

● 이제부터 본격적으로 감광 기판작성을 생각하고 있는 분을 위한, 현상 에칭(etching)에 필요한 것을 갖춘 초심자용 입문 세트(set)입니다.
●탁상 에칭(etching) 장치의 전도 방지를 겸한 수지 케이스(case) 부로, 에칭(etching) 액의 비산을 막아 작업 환경의 더러움을 저감할 수 있습니다.
●패턴(pattern) 내에 노광의 light box(노광기)는 별도 요구해 주십시요.
　　　

품명	형태이름	수량
수지제 소형용기	BUT-1	3
현상액	DP-50	2
소형 에칭(etching) 장치	ES-10	1
스프레이(spray)식 플럭스(flux)	FZ-135	1
에칭(etching) 액	H-1000A	2
던져 넣어 히터(heater)	KTS-130	1
대나무제 핀셋트(pincette)	PIN-6	2
리드 벤더(vender)	RB-2	1
내산성 차광 펜(pen)	RP-5	1
【야니쿠린】	YC-500	1
2단식 수지 케이스(case)	W453×D295×H223mm	1

modular jack·USB·
IEEE1394·DC플러그(plug)용 커넥터(connector) 첨부
특수 피치(pitch) 커넥터(connector)
변환 기판
MODEL CK-17∼CK-23

●modular jack·USB·IEEE1394·DC잭(jack)등 특수 피치(pitch) 커넥터(connector)를 유니버설(universal) 기판에 설치하기 쉬운 2.54mm 피치(pitch)로 변환합니다.
●메인(main) 기판과의 접속에 편리한, 핀(pin) 헤더(header)를 부속되었습니다.
●커넥터(connector) 후단으로부터 꺼내 랜드(Land)까지 약10mm 있으므로, 판넬(panel)이나 케이스(case)에의 설치도 용이합니다.
●코너(corner)에 달아 구멍이 있으므로, 변환 기판을 확실히 고정할 수 있습니다. 설치 구멍도 2.54mm 피치(pitch)입니다.
●1개 2세트 들어가기로, 기판은 V컷트 (cut) 부분으로부터 손으로 간단히 접힙니다.
　　　　　
중심인 사양
재질양면 유리 에폭시(epoxy)(FR-4) 1.6t
　　　 V컷트 (cut)필 2매 계속되어
마무리 술루(Sulu) 홀(hall), 【솔다레지스토】
　　　hander 도금
구멍괴부품구멍:0.9φ
　　　설치 구멍:2.2φ
부속품 각기판용 커넥터(connector)×2개
　　　1.64mm□핀(pin) 헤더(header)(커넥터(connector) 핀(pin)몇분)
　　　　　

라인 업(lineup)
MODEL	규격	기판치수
CK-17	전화용 66modular jack	30.48×24.13mm×2매
CK-18	LAN용 88modular jack	35.56×24.13mm×2매
CK-19	USB A타이프(type)	27.94×24.13mm×2매
CK-20	USB B타이프(type)	27.94×24.13mm×2매
CK-21	IEEE13944핀(pin)	22.86×23.98mm×2매
CK-22	IEEE13946핀(pin)	25.4×25.4mm×2매
CK-23	2.1φ전원 잭(jack)(플러그(plug) 부)	25.4×21.59mm×2매

CK-17

CK-18

CK-19

CK-20

CK-21

CK-22

CK-23

IC의 손상없이 스피디하게 빠진다 [ICextractor]
IC EXTRACTOR (SOP IC용)

MODEL GX-14

●KEL제 SOC01-044소켓(socket)(JEITA규격 EDR-7320준거. 1.27mm 피치(pitch)600mil SOP 44핀(pin))용引拔다스림도구입니다.
●수평·수직 어느의 방향에서도, 손가락 1개로 안전·확실에 빼 빠집니다.
● 뽑은 IC을 떼기 위해서는, 또 한번 방아쇠를 밀면, 록(lock) 쇠장식이 열려서 【포롯】으로 떨어집니다.

중심인 사양
치수폭 71x길이 134x두께 20mm
중량 75g
拔去 힘최대 15kgf
적용 KEL제SOC01-044소켓(socket)
주의 IC소켓(socket)의 직사각형(먼 길)방향양측에 3mm이상의 빈틈이 필요합니다.

DIP 24∼48핀(pin), SDIP 64핀(pin)용 가이드(guide) 교환식
S·DIP IC용引拔다스림도구
MODEL GX-15

●레버(lever) 시스템(system)을 채용하고, 핀(pin)수의 많은 IC에서도, 【이스】이 결여된 채의 자세로 편안히 작업할 수 있습니다.
●IC과 소켓(socket) 양쪽을 누르는 더블(double) 가이드(guide)의 효과로, 뽑았을 때에 IC의 단자를 구부리지 않습니다.
●레버(lever)를 원래 상태로 되돌리면 가이드(guide)가 생기고, IC이 【포롯】으로 떨어집니다.
●DIP 24∼48핀(pin)용의 A가이드(guide)와 【슈린쿠】DIP 64핀(pin)용의 B가이드(guide)를 부속. 가이드(guide)는 +드라이버(driver)1개로 간단히 교환할 수 있습니다.
●정전기대책용 어스(ground) 단자첨부.

중심인 사양
치수폭 100x길이 278x두께 25mm
중량 380g
拔去 힘최대 20kgf
대응IC A가이드(guide)600mil(15.24mm)
　　　　폭 DIP 24∼48핀(pin)
　　　　B가이드(guide)750mil(19.05mm)
　　　　폭【슈린쿠】DIP64핀(pin)
부속품 더블(double) 타이프(type)A·B가이드(guide) 각1개
주의 IC소켓(socket) 옆에 1mm이상의 빈틈이 필요합니다.
빈틈이 없을 경우에는, 별팔기의 GX-7용 가이드(guide)를 사용 주십시요.
GX-7용 가이드(guide) A가이드(guide) 표준가격￥150
　　　　　　　B가이드(guide) 표준가격￥200
(【다불타이푸가이도】가 아닙니다)

전용 공구불필요기판도 부품도 아프게 하지 않는다
표면설치 부품 　절하 키트(kit)
MODEL SMD-21

소지의 【한다고테】1개로
표면설치 부품이 간단히 절하할 수 있습니다
　
●표면설치의 다층기판에서도 많음 핀(pin)의 IC이나 커넥터(connector)에서도, 소지의 【한다고테】1개로, 간단히 표면설치 부품(parts)을 절하할 수 있습니다.
● 떼고 싶은 부품에 특수 hander를 hander 붙이면, 부품을 설치하고 있는 hander와 서로 혼합되어서, 융점이 100도 지위로 떨어집니다.
● 혼합된 hander를 【한다고테】에서 따뜻하게 하면, hander가 녹은 채, 잠시동안 굳어지지 않으므로 많음 핀(pin) 부품(parts)이라도 간단히 빠집니다.
●전용 플럭스(flux)는 환경이나 부품에 상냥하다, RMA(할로겐(Halogen) 프리(free))타이프(type)입니다. 또 고점도 타이프(type)이므로, SMD부품의 【리와쿠】에도 호적합니다.
● 이 키트(kit)1개로, 약1,500핀(pin) 분절하를 할 수 있습니다. 　
　　　

수납 케이스(case) 들어가기

키트(kit) 내용

품명	형식번호	수량
특수 hander	SMD-H05	16cm×5개
전용 플럭스(flux)	SMD-F25	2.5ml 들어가
hander 흡수해 그물	SW #3	1.5m 권×1개

키트(kit) 보충 용품
품명	규격	형식번호
특수 hander	16cm×5개 들어가	SMD-H05
전용 플럭스(flux)	2.5ml 들어가	SMD-F25
hander 흡수해 그물	1.9mm 폭×1.5m 권	SW #3
hander 흡수해 그물	정전기대책 케이스(case) 들어가기 기타의 폭의 흡수해 그물도 있습니다.
프로페셔널(professional) 용품
덕용특수 hander	16cm×15개 들어가	SMD-H15
덕용특수 hander	16cm×30개 들어가	SMD-H30

·BGA패키지(package)등, 단자가 하면에 있는 부품에는 사용할 수 없습니다.
·【한다고테】는 포함되고 있지 않으므로, 소지의 【한다고테】를 써 주십시요.
